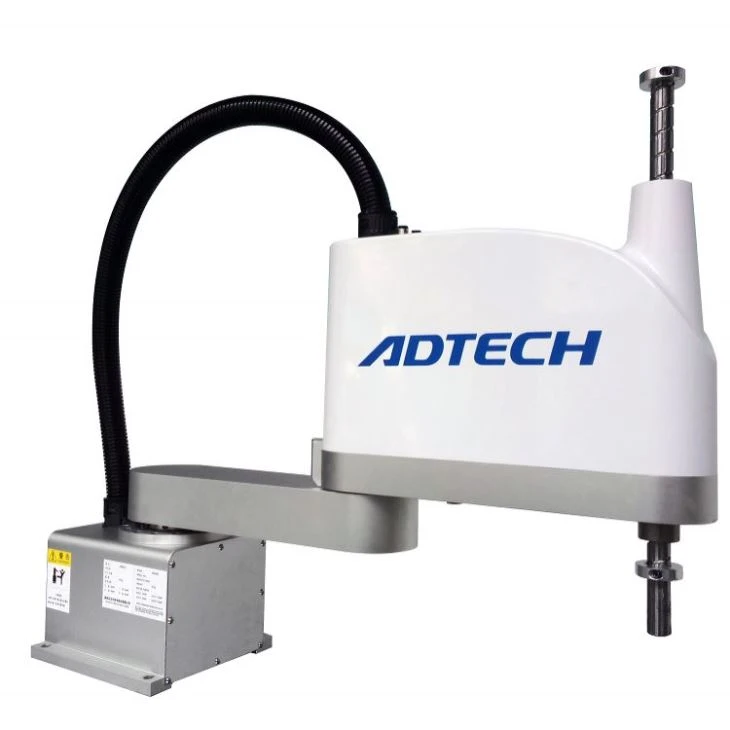

Κατασκευή SCARA ρομπότ 600 χιλιοστά AR6520

Παραμέτρους

Ακρίβεια θέσης επανάληψης άξονα Ζ, Υ,: ± 0.01mm

Ακρίβεια επανάληψης ρ-άξονα: ±0.005°

S-Διδασκαλία Κρεμαστό: 8.0inch HMI

Τρόπος κίνησης: Σερβο μηχανή εναλλασσόμενου ρεύματος

Εφαρμογή: Διανομή κόλλας, pick&place, βίδα σφίγγει

Μήκος βραχιόνων: 500mm

Περίοδος Κύκλου: 0.39s

ελεγκτής ρομπότ: περιέχουν

Πρόγραμμα: Ar Γλώσσα, G-Code , Πρόγραμμα Διδασκαλίας

Μοντέλο	AR6520
Είδη			ΣΚΑΡΑ
Αριθμός αξόνων			4
Μήκος βραχιόνων			600 mm
Προδιαγραφή άξονα	Άξονας X	Μήκος βραχιόνων	300 χιλιοστά
		Εύρος περιστροφής	±130°
	Άξονας Y	Μήκος βραχιόνων	300 χιλιοστά
		Εύρος περιστροφής	±140°
	Άξονας Z	Διαδρομή	200 χιλιοστά
	Άξονας R	Εύρος περιστροφής	±360°
Υψηλότερη ταχύτητα	Άξονας X		375°/s
	Άξονας Y		600°/s
	X,Σύνθεση άξονα Y		7.1m/s
	Άξονας Z		1.1m/s
	Άξονας R		1500°/s
Τυπικός χρόνος κύκλου			0.39s
Επαναλάβετε Τοποθέτηση Ακρίβεια		Άξονας X,Y	±0.015mm
		Άξονας Z	±0.01mm
		Άξονας R	±0,005°
Εκτιμημένο/μέγιστο φορτίο			5KG/10KG
Ο άξονας Ρ επιτρέπει τη στιγμή φόρτωσης της αδράνειας (εκτιμημένος/ανώτατος)			0,05 KG/;
			0,2 KG/』
Γραμμή σήματος χρήστη			0.2²×16Γραμμές, 8 Έξοδος,6 Είσοδος
Σωλήνες χρηστών			φ6×2 ρίζα
Προστασία ορίου			1.Όριο λογισμικού 2.Mechanical όριο (Χ, υ, άξονας Ζ)
Βάρος			24.3KG

Δυνατότητα και εφαρμογή

Με την ευνοημένη της υψηλής ακαμψίας, της υψηλής ακρίβειας, του μικρού διαστήματος εγκαταστάσεων και του μεγάλου διαστήματος εργασίας, το ρομπότ SCARA εφαρμόζεται ευρέως στις βιομηχανικές περιοχές, όπως τα πλαστικά, το αυτοκίνητο, τα ηλεκτρονικά προϊόντα, οι οικιακές συσκευές, τα φάρμακα, τα μηχανήματα ακρίβειας και τα τρόφιμα, κ.λπ.

Περιοχή εφαρμογής

1. Μηχανή σχηματοποίησης εγχύσεων

2. Οπτική ταξινόμηση

3. Χειρισμός τσιπ

4. Ανίχνευση πινάκων PCB

5. Χειρισμός πινάκων κυκλωμάτων

6. Κατσαβίδι

Συχνές ερωτήσεις

Ε: Ποια είναι η περίοδος εγγύησης του προϊόντος;

A: Εγγύηση ενός έτους για όλα τα προϊόντα.

Ε: Τι γίνεται με τις εφαρμογές του ρομπότ;

Φόρτωση και εκφόρτωση, προσθήκη, διαλογή, συναρμολόγηση παραγωγής, δοκιμές και άλλα πεδία
